Productdetails:
|
Leidingmateriaal: | aluminium/koper | Type van Leider: | Gestrande |
---|---|---|---|
Isolatiemateriaal: | Naakt | Naam van het product: | ABC-kabel |
Voltageclassificatie: | Laag Voltage | Toepassing: | Boven |
nsulationmateriaal: | XLPE | Jas: | PVC |
Hoog licht: | all aluminium alloy conductor,bare overhead conductors |
Naakte Lucht de Leidersxlpe isoleerde PE van AAC ACSR AAAC Luchtabc-Draad
PRODUCTOMSCHRIJVING
1. Luchtkabel van 0.6/1KV
2. Aluminiumleider
3. De Isolatie van XLPE /PE
4. Faseconductor+ neutrale Leider
5. De Norm van CEI ICEA NFC
LV de Lucht Gebundelde Kabels van Leider(abc)
TOEPASSING VAN DE KABEL VAN TRIPELX ABC
De luchtbundelkabel (ABC-kabel) is een zeer innovatief concept voor luchtpowerdistribution in vergelijking tot de conventionele naakte leider luchtkabel.
BEZITSsysteem.
Elektrische Eigenschappen |
|
---|---|
|
|
geschatte Voltage0.6/1kV |
|
Testvoltage |
4VeffkV |
minimum het leggen Temperatuur |
-20°C |
werkende Temperatuur |
-40°C~ +90°C |
maximumkort:sluitentemperatuur |
250°C |
maximumleidertemperatuur |
80°C |
minimum Buigende straal |
18×OD |
Het verstrekt hoger niveau van veiligheid en betrouwbaarheid, lagere machtsverliezen en uiteindelijke systeemeconomie door installatie, onderhoud en doeltreffende kosten te drukken.
LV de Luchtbundelkabels worden ontworpen om de 600/1000 volt luchtdienst voor de tijdelijke dienst bij bouwwerven, als de dienstdaling (machtspool aan de dienstingang), als secundaire kabel (pool aan pool) of straatverlichting te leveren.
Deze luchtkabel providesreinforced isolatieacc. CEI 61140 en vervult daarom Klasse II acc. CEI 61140.
Het is geen vlam - vertrager. Maar dit zou kunnen zijn indien gevraagde verandering in een vlam - vertragerskabel.
NORM VAN DE KABEL VAN TRIPELX ABC
Basisontwerp aan de Specificatie van BS 7870/TNB (CEI 60502)/de normen van HD 626 S1/van NFC 33-209/AS/NZS 3560-1

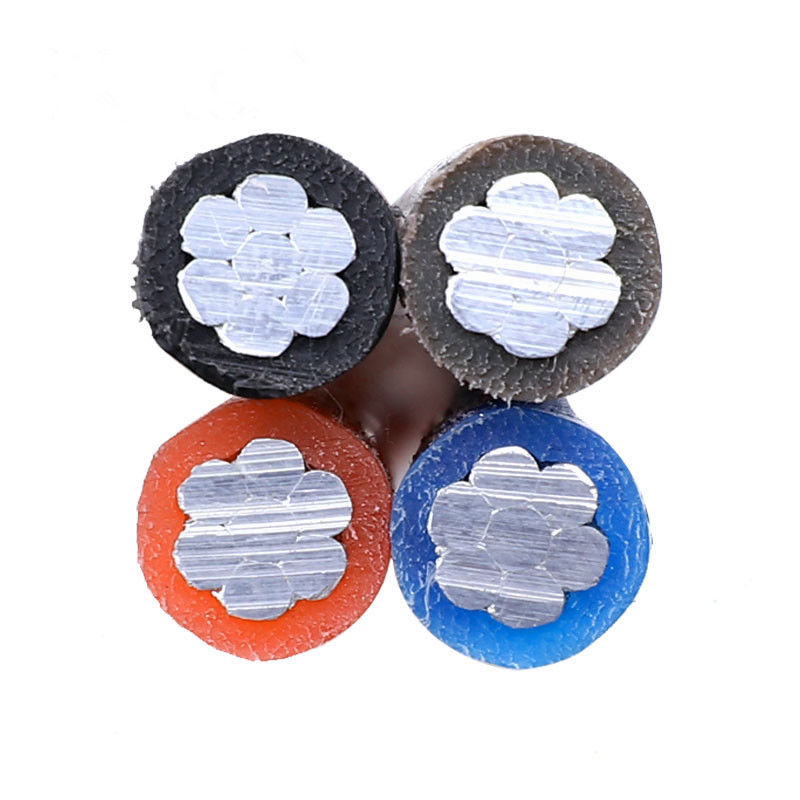

Bouw van tripelx abc kabel
Leider: De aluminiumleider, ronde liep samengeperst vast (RM).
isolatie: XPLE-uv-Bestand samenstelling.
Kernidentificatie: 1, 2 resp. 3 opgeheven longitudinale ribben op de oppervlakte van de kernen.
De oppervlakte van de neutrale kern zou minstens 12 ribben voor dwarsdoorsneden tot 50 mm ² moeten hebben
en een minimum van 16 ribben voor kernen boven 50 mm ². In het geval van vijf kernbundels
de oppervlakte van de beschermende kern zou vlot moeten zijn.
BOUWparameters VAN DE KABELtnb SPECIFICATIE VAN TRIPELX ABC (CEI 60502)
aantal de dwarsdoorsnede van kernenxnominal |
algemene diameter |
gewicht |
De Weerstand van de Maxinumleider |
Minimunbreukbelasting |
huidige Classificatie |
---|---|---|---|---|---|
|
|
|
|
|
|
No.xmm2 |
mm |
kg/km |
Ω/Km |
KN |
A |
1x16+1x25 RM |
15.3 |
160 |
1.910 |
2,5 |
72 |
3x16+1x25 RM |
19 |
290 |
1.200 |
4,0 |
107 |
3x25+1x25 RM |
23.2 |
400 |
0.868 |
5,5 |
132 |
3x35+1x25 RM |
25.6 |
500 |
0.641 |
8,0 |
165 |
3x50+1x35 RM |
30 |
680 |
0.443 |
10,7 |
205 |
3x70+1x50 RM |
34.9 |
920 |
0.320 |
13,7 |
240 |
3x95+1x70 RM |
40.6 |
1270 |
0.253 |
18,6 |
290 |
3x120+1x70 RM |
44.1 |
1510 |
0.206 |
23,2 |
334 |
3x150+1x95 RM |
49.2 |
1870 |
0.164 |
28,7 |
389 |
3x185+1x120 RM |
54.9 |
2340 |
0.125 |
37,2 |
467 |
3x25+1x25+1x16 RM |
23.2 |
470 |
1.910 |
2,5 |
72 |
3x35+1x25+1x16 RM |
25.6 |
560 |
1.200 |
4,0 |
107 |
3x50+1x35+1x16 RM |
30 |
740 |
0.868 |
5,5 |
132 |
3x70+1x50+1x16 RM |
34.9 |
980 |
0.641 |
8,0 |
165 |
3x95+1x70+1x16 RM |
40.6 |
1330 |
0.443 |
10,7 |
205 |
3x120+1x70+1x16 RM |
44.1 |
1580 |
0.320 |
13,7 |
240 |
3x150+1x95+1x16 RM |
49.2 |
1940 |
0.206 |
23,2 |
334 |
3x185+1x120+1x16 RM |
54.9 |
2410 |
1.910 |
2,5 |
72 |
